臭氧監測一級校準設施的組成與要求

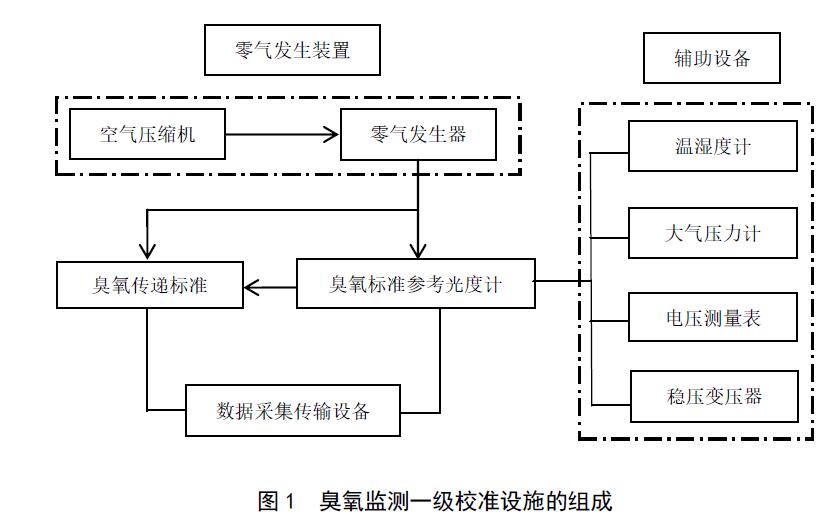

臭氧監測一級校準設施由臭氧标準參考光度計、零氣發生裝置、輔助設備 、臭氧傳遞标準和數據採集傳輸設備組成，如圖1所示。
4.2臭氧監測一級校準環境設施的要求
4.2.1環境條件
溫度保持在（15~30）℃之間 ，溫度波動應不超過±1℃/h。選用适當的空調系統，能夠自動控制實驗室室内溫度並保持足夠的空氣循環使溫度分布平衡 。勿使空調正對著儀器吹送。相對濕度保持在（10~50）%之間。當濕度不能滿足要求時，需要配備除濕機或加濕器，使用時避免除濕機或加濕器正對著儀器。
實驗室應配置良好的通風設備和廢氣排出口。臭氧标準參考光度計的工作台面應設置抽風系統，排走校準過程中産生的過剩臭氧。廢氣排出口應配置活性炭滌除吸收等裝置，避免造成污染。
供電系統應配有電源過壓、過載和漏電保護裝置，供電電壓保持在：220×（1±10%）V，（50±1）Hz。實驗室應具有良好的接地線路，接地電阻<42。如臭氧标準參考光度計的供電電壓要求爲110×（1±10%）V，需配置穩壓變壓器，條件允許應配備不間斷電源 。
4.2.2儀器設備要求
4.2.2.1零氣發生裝置
零氣發生裝置主要由空氣壓縮機和零氣發生器組成，爲臭氧監測一級校準提供穩定的零氣源。零氣發生器需配置顆粒物滌除裝置、臭氧等幹擾物滌除裝置和氣體幹燥裝置，且能夠輸出壓力至少爲172kPa的零氣 。零氣指标應符合HJ590的相關要求。
4.2.2.2輔助設備
輔助設備用於環境的溫度、濕度、壓力 、電壓等的測量或調節，主要由溫濕度計、大氣壓力計、電壓測量表、穩壓變壓器等組成 。
溫濕度計應能夠顯示實時數據，具備數據存儲和導出功能。溫度計量程範圍：（0~50）℃，準確度：±0.5℃；濕度計量程範圍：相對濕度（0~100）%，準確度：相對濕度±3%。
大氣壓力計應能夠顯示實時數據 ，具備數據存儲和導出功能，壓力單位應包含“mbar”。
大氣壓力計準確度：±0.1mbar。
電壓測量表應能夠顯示實時數據，用於準確測量臭氧标準參考光度計的内部電壓。電壓表量程範圍：（0~5000）mV，準確度：±0.1mV。
穩壓變壓器應能夠提供穩定的交流電源 ，能夠輸出110V的單相電壓。穩壓變壓器輸出電壓：110×（1±10%）V。
4.2.2.3臭氧傳遞标準/臭氧控制标準
臭氧傳遞标準/臭氧控制标準儀器應具有産品銘牌，銘牌上應标有儀器名稱、型号、生産單位、出廠編号、制造日期等信息。儀器表面應完好無損，無明顯缺陷 ，各零部件連接可靠 ，各操作鍵和按鈕靈活有效 。儀器主機面闆顯示清晰，字符及标識易於識别。
臭氧傳遞标準/臭氧控制标準應能準確産生和分析臭氧濃度，具備數字信号或模拟信号輸出功能，可對臭氧發生器進行反饋調節。臭氧傳遞标準/臭氧控制标準的性能指标參見附錄A。
4.2.2.4數據採集和傳輸設備
主要用於採集、處理和存儲數據。
