如何對美國2B 106 型臭氧檢測儀進行編程程序
程序大綱：
三、故障排除
所需配件：
-RS232 直通電纜（随儀器提供）
-一字螺絲刀
-12 伏電源
所需軟件：
-模拟設備“WSD”（Windows 串行下載器）
一、通過串口對ADI微控制器進行編程 ：
1. 開始之前，請務必記下位於菜單中的校準參數，包括流量計和臭氧校準系數，因爲在将新固件重新編程到儀器後需要重新輸入它們。
2. 如果尚未安裝，請安裝 WSD 並啓動軟件。
3.確保在“配置”中選擇瞭正確的串口（通常是com1但檢查是否使用USB轉串口适配器）
4. 将 12V 電源插入 PCB。
5. 插入RS232直通線
6. 将平頭螺絲刀垂直於儀器底座插入小矩形槽中，将位於外殼後面闆上入口和綠色繼電器接頭之間的 2 個可見針短接在一起。一旦螺絲刀位於兩個銷之間，輕輕旋轉它，使其接觸到兩個銷。
7. 打開儀器電源 。

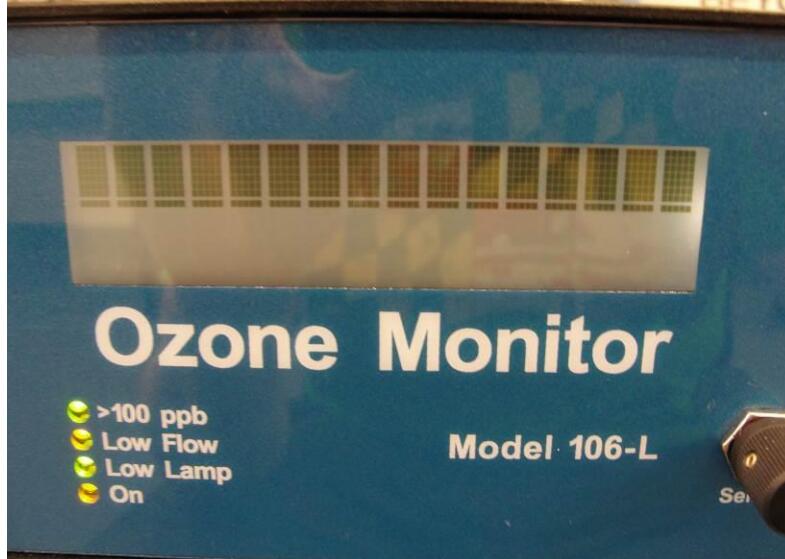

8. 從插槽中取出螺絲刀。檢查前液晶屏。如果準備好編程，第一行應該用空白方塊填充。
9. 按 WSD 軟件窗口上的“下載”按鈕 。
10. 選擇合适的 .hex 文件進行下載。下載将繼續。
11. 在菜單中重新輸入校準參數。
12. 完成。如果出現問題，請參閱程序末尾的故障排除。
