美國2B 106-L臭氧監測儀安裝藍牙設備流程
要求
2B Technologies Inc. 106 型系列臭氧監測儀
藍牙無線收發器
計算機
可選的
106 型分線闆
背景
如果您想将 4-20 mA 模拟輸出功能與 106 系列臭氧監測儀以及藍牙無線發射器和接收器一起使用，您将需要我們的 106 分線闆。 本手冊介紹瞭如何将藍牙設備安裝到您的計算機以及如何将 106 分線闆和藍牙設備安裝/固定到 106 系列儀器的背面。 如果您不想使用 106 系列儀器的模拟輸出功能 ，則不需要分線闆，您隻需将藍牙設備直接連接到儀器背面的 RS-232 插孔即可。
程序
1. 連同您的儀器，您将收到兩個不同的盒子，裏面裝有您的藍牙設備。兩個盒子的頂部都标有标簽，表示哪些藍牙插入儀器，哪些插頭
進入您的計算機。
2. 每個藍牙設備都标有标簽（正面和背面），表明設備的配置。一台設備已爲您的臭氧監測儀配置，另一台設備将插入您的計算機。藍牙設備上的所有開關都已設置爲正常工作。
3. 首先，将标有“計算機”的藍牙設備通過随附的 USB 數據線插入您的計算機。該電纜将爲設備供電 。
4. 接下來，通過 RS-232 電纜将藍牙設備插入計算機或直接連接到計算機背面的 RS-232 插孔。
5. 要安裝帶有分線闆的藍牙設備，請将分線闆直接插入 106 系列臭氧監測儀背面的 RS-232 插孔。
6. 将提供的 USB 數據線插入您的藍牙設備。該電纜将爲設備供電。您可以将 USB 電纜的另一端插入計算機或壁式插座 USB 适配器。
7. 接下來，通過連接到分線闆的 RS-232 插孔将藍牙設備插入儀器。
8. 要将藍牙設備固定在儀器背面，隻需将其放入藍牙安裝夾中並拉動“束線帶”，直到藍牙設備牢固固定。注意不要改變藍牙設備上任何開關的位置。
9. 插入儀器的電源線和藍牙設備的 USB 電源線，儀器的藍牙将自動連接到另一個藍牙設備（連接到您的計算機）。

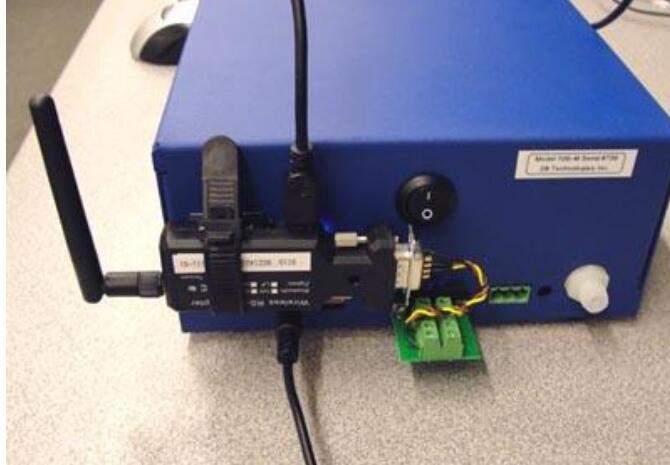

10. 完成上述所有步驟後，儀器背面應如下圖所示。
